概述

      本产品用于大中型高压鼠笼交流异步电动机或异步起动的高压同步电动机，作串电阻降压起动之用。该起动器利用无级降低串入电阻来实现电机的起动，起动时电流小且恒定、转速逐步增加的软起动特性。起动性能优于电抗起动器，属国内新型产品。本产品适用于3KV、6KV、10KV功率20000KW以内大容量电机的降压起动，亦可根据用户需要制作适用更大电机容量的电阻器。

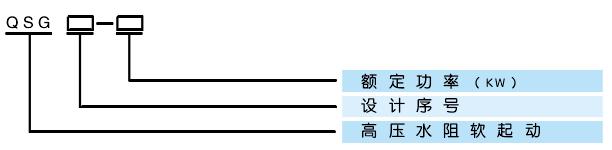

型号说明

原理说明

       本软起动器是电机主回路串入三相平衡电阻，并随起动进程逐步减小三相电阻，从而使电机端电压逐步升高，起动转矩逐步增加，以实现电机平滑起动且降低起动电流的目的。
本产品通过高压开关柜（起动控制柜）接入电机起动回路，该高压开关柜具有起动电动机和切断供电回路使高压水电阻软起动器免于长期带电的功能，以及独立完成电机起动过程中的保护功能。


技术特点

        1.恒电流软起动，起动电流为电机额定电流的2.5~3.5倍，降低了电机起动发热，有效地延长电机使用寿命；
        2.确保一次起动成功，不受电网电压波动和负载变动的影响；
        3.起动平稳对机械设备无冲击；
        4.对电网影响小，起动时电网压降在8%以内；
        5.结构简单，免维护。

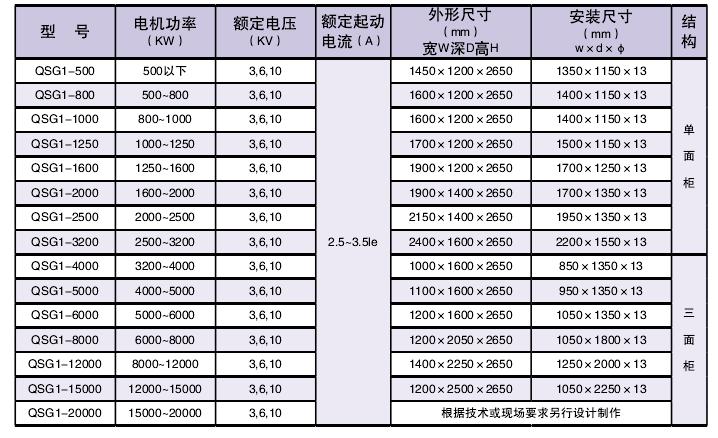

主要技术参数

使用条件


    1、环境温度：上限40℃（24小时平均气温不超过35℃），下限0℃；
    2、相对湿度不超过90%；
    3、海拔高度不超过2000M；
    4、应放置室内无剧烈震动及冲击且垂直倾斜不超过5℃的场合
    5、不允许有导电尘埃及腐蚀性气体。

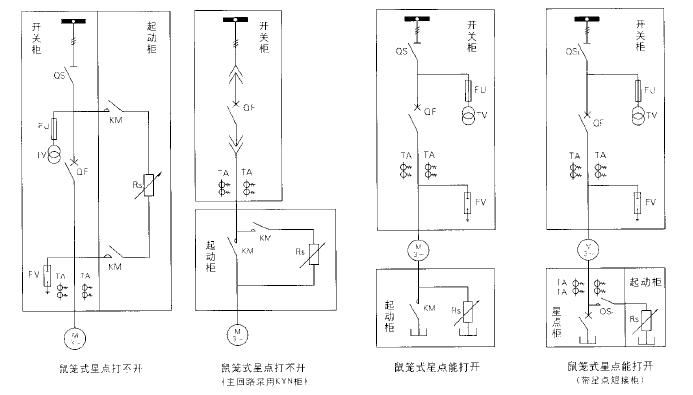

一次方案图
