概述

    本产品是为改善大中型绕线式交流异步电动机的起动性能而研制成功的新型起动器，克服了频敏和金属电阻起动器冲击电流大、难起动等问题，适用于建材、冶金等行业的球磨机、风机、轧机、破碎机和水泵等10000KW以下绕线式电动机轻重载的起动。

型号说明

原理说明

    通过机械传动装置使导电液体中两平行极板的相对距离逐渐减小直至为零，使串入电机转子回路中的电阻值无小，从而实现绕线式大中型电动机的重载平滑起动。

技术特点

•     起动电流小且恒定，对电网无冲击，起动电流小于额定电流的1.3倍;

•     起动平滑，减少对机械设备的冲击，可延长机械设备及电机寿命;

•     可连续起动5-10次;

•     低电压仍可起动，只要电网电压能保证电机正常运行，就能保证顺利起动;

•     结构简单，免维护。

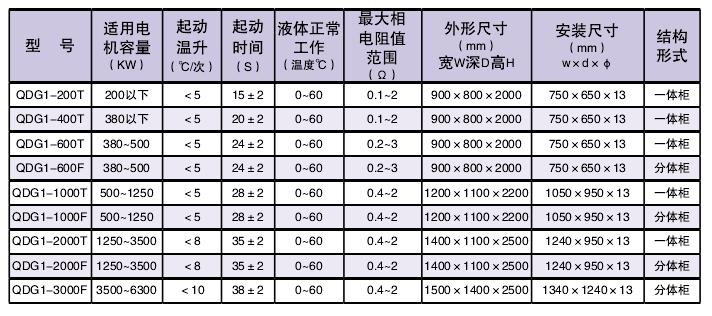

主要技术参数

备注

         1.QDG1-400T以及以下产品根据用户要求可带一次回路;

     2.可选用PLC控制;

         3.可选用不同短接接触器。

使用条件

         1.环境温度上限不超过50℃，下限不低于于0℃（若环境温度低于0℃，产品需带加热装置）；

         2.相对湿度不超过85%；海拔高度不超过2000M；

         3.应放置室内无剧烈振动及冲击且垂直斜度不超过5°，没有火灾爆炸危险的场合；

         4.不允许有导电尘埃及腐蚀气体；三相四线380/220V、20A、50Hz。

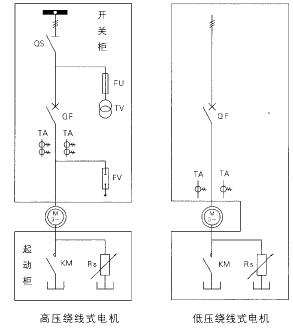

一次方案图
