一、产品概述
      我公司生产的QGZ系列中、高压笼型电机软起动装置(以下简称软起动装置)，主要适用于鼠笼式异步、同步电动机起动和停止的控制与保护。它采用高质量串并联用晶闸管，无级控制输出电压、使电动机平稳地起动和停止。它具有过载、缺相、运行过流等故障保护功能，使用它能有效地避免因电动机起动电流过大给电网带来的有害冲击、能在有限的电网容量下正常使用大功率电机并延长其使用寿命。
      QGZ系列软起动装置适用于额定电压3—15KV的大中型交流电动机的软起动。产品广泛用于大型钢铁、石油、化工、铝业、消防、矿山、污水处理、电力等工业领域，能很好地与电动机拖动设备配套使用。如：水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种机电设备。

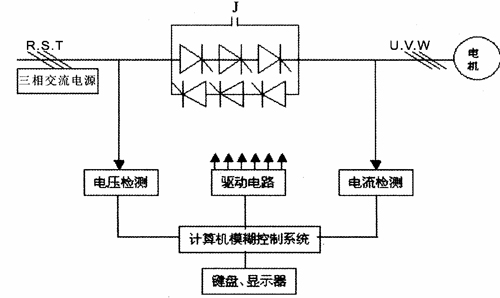

二、工作原理

      晶闸管高压软起动装置，实际是串接在三相交流相电压与三相交流异步（及同步）电动机输入端之间。通过同时调节三个独立的反并联晶闸管阀组件的延时导通电角度、来改变三相异步电动机（及同步电机）的交流输入电压幅值，因此改变了三相输入交流电流的有效值从而达到恒流起动或者按一定斜率变化曲线起动或停车的目的。当起动完成后，三相旁路接触器自动吸合，电动机投入电网运行。

三、技术特点

1.      1.采用高压功率晶闸管，组件式结构、模块化设计，便于安装维护。

2.      2.具有多重过电压吸收、保护技术。

3.      3.具备直接起动功能。在维修过程中即使发生故障，电机也可以采用直接起动方式工作，最大限度地延长运行时间。

4.      4.采用32位ARM核微控制器执行中心控制，使设备控制实时高效、显示直观、可靠性高、稳定性好。

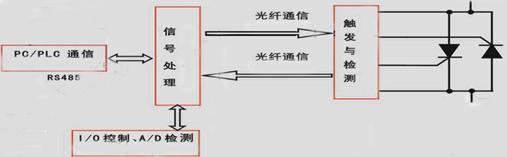

5.      5.采用高抗干扰的数字式触发器与光纤隔离技术、使得装置的高、低压做到可靠的隔离。

6.      6.中/英文液晶显示系统，操作界面人性化。

7.      7.具有RS-485通讯接口，可与上位机或集中控制中心进行通信。

8.      8.所有电路板均经过严格的老化实验。

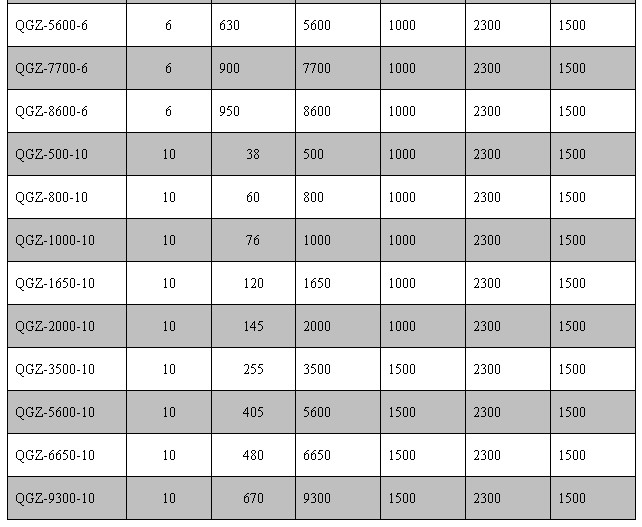

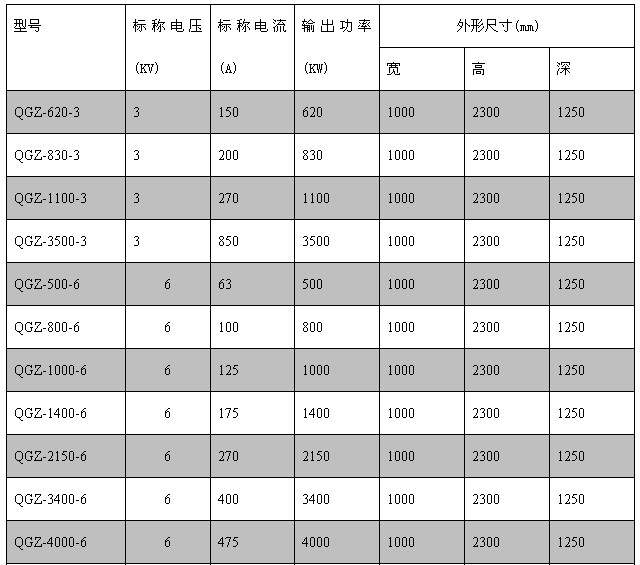

四、功率选型及外形尺寸
